山東津岳環保設備有限公司是一家集凈水、環保節能設備、污水處理設備、零排放設備研發、生產、銷售和安裝、調試為一體的高新技術企業。產品主要應用于工礦企業、電力、石油、化工、煤炭、鋼鐵等行業大型工業水處理項目和市政污水項目，并且提供全方位環保節能技術解決方案及運行服務。

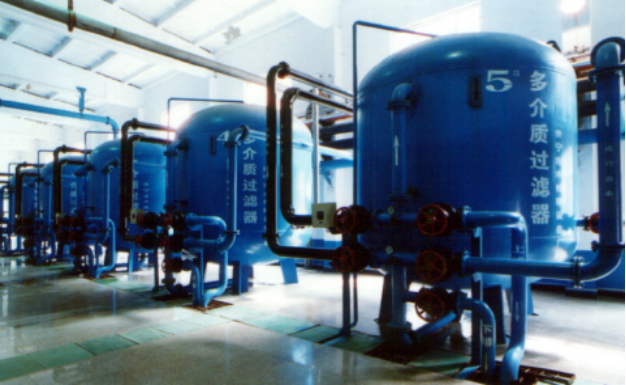

多介質過濾器又稱作機械過濾器，是一種壓力式過濾器。本過濾器是水的預處理設備之一，其用途是清除水中的懸浮物、泥沙及機械雜質。濾料采用精制石英砂和無煙煤。
1. 型號說明
G DL—××××
設備直徑
立式單流
過濾
2. 結構特點
u 上部進水裝置為喇叭式布水裝置；
u 下部排水裝置為多孔板加水帽型或穹形多孔板加石英砂墊層；
u 設備直徑≥1500mm時，底人孔在下封頭側面；
u 設備內表面的防腐采用黑色環氧瀝青漆或襯1751半硬橡膠，管道部分襯塑；
u 設備配有就地取樣裝置及進、出水壓力表；
u 所有接口法蘭壓力等級均為PN1.0。
3. 主要技術參數表
|
設計壓力 |
0.6MPa |
|
容器類別 |
一類 |
|
設計溫度 |
50℃ |
焊縫系數 |
0.85 |
|
|
設計流速 |
8~12m/h |
主體材料 |
Q235-AF、Q235-A |
|
|
濾料層高 |
1200mm |
容器型式 |
立式 |
4. 特殊參數：
u 進水：10mg/l~20mg/l 出水：2mg/l~5mg/l
u 進水：〈10mg/l 出水：〈2mg/l
u 水反洗強度：13~16L/(m2·s)
u 氣反洗強度：18~25L/(m2·s)
u 反洗膨脹率：30％~45％。
5. 濾料級配表
|
型式 |
濾料 |
料徑 |
不均勻系數 |
密度(t/m3) |
視密度(t/m3) |
層高 |
|
雙層濾料 |
無煙煤(上層) |
1.2~2.5 |
1.7 |
1.60 |
0.80 |
400 |
|
石英砂(下層) |
0.5~1.2 |
2 |
2.65 |
1.70 |
800 |
6. 出力和重量表
|
設備直徑 |
出力（m3/h） |
本體重量（Kg） |
運行荷重（N） |
|
|
單層 |
雙層 |
|||
|
DN1000 |
6.4 |
9.5 |
1296 |
42600 |
|
DN1200 |
9 |
13.5 |
1500 |
67200 |
|
DN1500 |
14 |
21 |
2100 |
94500 |
|
DN1600 |
16 |
24 |
2471 |
103500 |
|
DN2000 |
25 |
38 |
3122 |
164800 |
|
DN2200 |
30 |
46 |
3973 |
214000 |
|
DN2500 |
40 |
59 |
4535 |
279100 |
|
DN3000 |
56 |
84 |
7410 |
363100 |
|
DN3200 |
64 |
96 |
7764 |
466400 |
7. 訂貨須知：
1、本產品下布水裝置為多孔板加水帽型，需為石英砂墊層時另行說明。
2、本產品采用襯膠隔膜閥，進壓縮空氣閥為J41T-16型。如需采用其他閥門，管系應另行設計。
